建筑工程抗震支架设计范围与技术要求
发布时间：2021-10-22
来源：沪锌特美 浏览次数：
1、设计依据
依据《建筑抗震设计规范》GB50011-2010.3.7.1(强条)非结构构件，包括建筑非结构构件和建筑附属机电设备，自身与结构主体的连接进行抗震设计。
2、依据《建筑机电工程抗震设计规范》GB50981-2014.1.0.4(强条)抗震设防烈度为7度及7度以上地区的机电工程必须进行抗震设计。
3、专业要求
（1）设计范围：≥DN65的电器配管，重力≥150N/米的电缆桥架、电缆槽盒及母线槽，或重力超过1.8KN的其它设备。
（2）对于重力小于1.8KN的设备或吊杆长度小于300mm的悬吊管道可不进行抗震设计。
（3）8度及以上抗震设防建筑，设备与结构的连接应直接锚固于结构主体，否则应设置防滑构件，由设备厂家根据规范要求设计。
（4）间距要求：刚性管道（金属管道）侧向抗震支吊架间距不得超过12米，纵向抗震支吊架间距不得超过24米；柔性管道（非金属管道）侧向抗震支吊架间距不得超过6米，纵向抗震支吊架间距不得超过12米。
设计要求：
（1）对于重要电力设施应按建筑设防等级提高一度设计，但在8度以上时不再提高。
（2）抗震支吊架初设间距应满足《建筑机电工程抗震设计规范》GB50981-2014第8.2.3规定；
计算：水平地震力综合系数按《建筑机电工程抗震设计规范》GB50981-2014第8.2.4要求计算，当计算结果不足0.5时取0.5，超过0.5时按实际计算值;
（3）抗震节点布置：根据《建筑机电工程抗震设计规范》GB50981-2014第8.3章节要求设置。
抗震构件：
（1） 抗震组件/构件应能承受任意方向的地震作用。
（2） 抗震组件/构件应为产品构件，构成形式应便于安装检验;
（3） 抗震组件/构件采用热镀锌防腐，当有绝缘要求时，应采用喷塑工艺；
力学验算：
（1） 抗震构件应具有稳定的力学性能，设计及验算应符合构件的应许设计值；
（2） 抗震构件验算指标：承重吊杆长细比≤100，斜撑杆件长细比≤200，锚栓抗拉/抗剪荷载，抗震连接件角度/性能（应许30︒-60︒）；
（3）上述计算中荷载最小值为组件最大应许设计值，并满足规范S≤R.
采暖及通风空调工程：
一般工程地震设防烈度7度，抗震设防类别为乙类，建筑场地类别为Ⅱ类，建筑性质为重大公共建筑，根据《建筑机电工程抗震设计规范》GB50981-2014，需补充设置抗震支吊架的范围：≥DN65的空调水管或重力超过1.8KN的其它设备，截面面积≥0.38m²或直径≥0.7m的空调风管，所有防排烟管道、事故通风管道及其设备。间距要求：刚性管道（金属管道）侧向抗震支吊架间距不得超过12米，纵向抗震支吊架间距不得超过24米；柔性管道（非金属管道）侧向抗震支吊架间距不得超过6米，纵向抗震支吊架间距不得超过12米。风管侧向抗震支吊架间距不得超过9米，纵向抗震支吊架间距不得超过18米.抗震支吊架应由专业公司深化设计，遵照《建筑机电工程抗震设计规范》深化设计。抗震组件/构件应能承受任意方向的地震作用; 应为产品构件，构件形式应便于安装检验;采用热镀锌防腐，当由绝缘要求时，应采用喷塑工艺处理。
给排水工程
1、抗震支吊架设置范围：≥DN65的给水管道或重力超过1.8KN的其它设备。
2、间距要求：刚性管道（金属管道）侧向抗震支吊架间距不得超过12米，纵向抗震支吊架间距不得超过24米；柔性管道（非金属管道）侧向抗震支吊架间距不得超过6米，纵向抗震支吊架间距不得超过12米。
3、抗震支吊架应由专业公司深化设计，深化设计遵照《建筑机电工程抗震设计规范》GB50981-2014。
4、抗震组件/构件应能承受任意方向的地震作用; 应为产品构件，构件形式应便于安装检验;采用热镀锌防腐，当由绝缘要求时，应采用喷塑工艺处理。

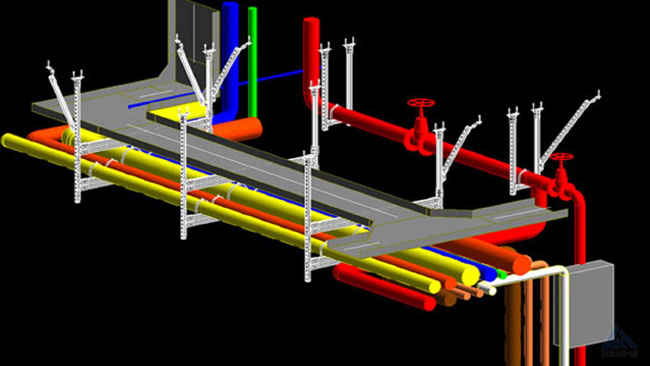

成品抗震支吊架设计范围：
1、生活给水、雨水排水、污水排水管道。
2、桥架。
3、风管、采暖管道、空调水管道。
成品抗震支吊架设计依据及要求：
1、建设单位发送的施工蓝图（电子版）
2、GB50981-2014《建筑机电工程抗震设计规范》
3、JG/T 202-2007《工程管道用聚氨酯、蛭石绝热材料支吊架》
4、提供完整的深化设计计算书、深化完成的图纸（包括平面布置图、节点详图、大样图）、设计预算（含工程量及价格等）
5、若生活给水、污水排水、雨水排水、桥架、采暖管道、空调水管道按图纸和规范要求不用设计时，可不进行深化设计。
